Внесен в Государственный реестр средств измерений (№ 87269-22).

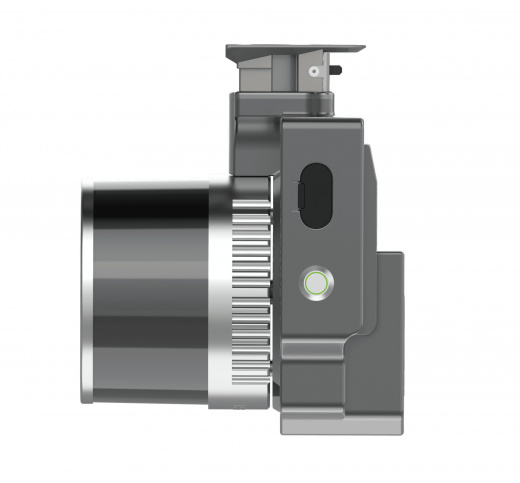

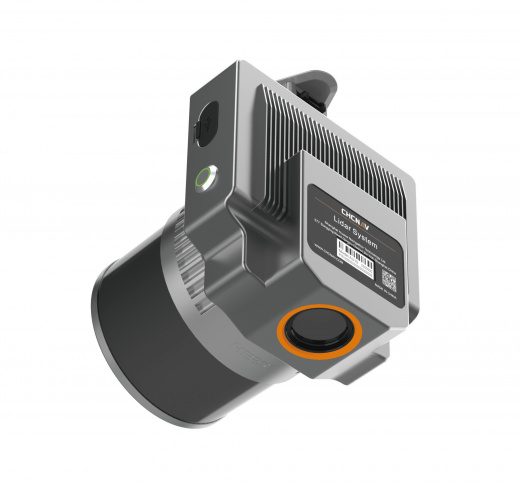

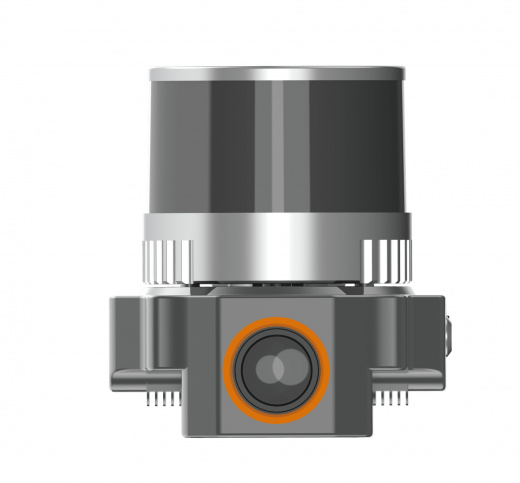

AlphaUni 10 – новинка 2022 года среди компактных и легких мультиплатформенных лидаров, выпущенных компанией CHCNAV, которая может достигать абсолютной точности 5 см. Система объединяет в себе высокоточный сканер HESAI и усовершенствованный модуль GNSS и IMU. Благодаря специальной конструкции и небольшому весу AlphaUni 10 подходит для сбора данных на различных мобильных платформах: БПЛА и автомобилях. Лидар оснащён фотокамерой для получения фотографий при съёмке с воздуха, с дальнейшим созданием ортофотопланов.
САМЫЙ ЛЕГКИЙ ЛИДАР В СВОЁМ КЛАССЕ
AlphaUni 10 - один из самых лёгких лидаров с полем зрения 360 градусов, совмещенных с фотокамерой, выпущенных CHCNAV. Масса лидара позволяет использовать его на любом промышленном БПЛА. Чем легче лидар, тем производительнее и дольше полёт БПЛА. Чем меньше кабелей, тем проще и надёжнее устройство.
УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ
Мультиплатформенная конструкция AlphaUni 10 позволяет использовать его в качестве многоцелевого устройства в различных сценариях работы. AlphaUni 10 поддерживает установку на БПЛА с разъёмами Skyport и Alphaport. Он может быть установлен на различных платформах, включая различные модели БПЛА (мультироторные и с фиксированным крылом), автомобили, железнодорожные тележки и беспилотные гидроботы.
ПОВЫШЕННАЯ ТОЧНОСТЬ
В AlphaUni 10 установлен высокоточный ГНСС-приёмник геодезического класса вместе с одной из лучших компактных инерциальных систем на рынке. Данное сочетание позволяет получать на выходе наилучшее качество облака точек. Абсолютная точность без использования контрольных точек – менее 5 см.
ПРОМЫШЛЕННОЕ ПРОИЗВОДСТВО
Пользователи AlphaUni 10 могут рассчитывать на высокий уровень защиты (IP64) и производительность при рабочих температурах (от -20°C и до +50°C) в любых полевых условиях, поскольку мы никогда не знаем, какой сюрприз преподнесёт нам погода при выполнении измерений.
|
Крепление
|
Адаптер для установки на сторонние БПЛА (питание, подключение антенны, связь); адаптер со SkyPort для установки на DJI Matrice 300/350; крепление AP5 с панорамной камерой для установки на автомобиль или рюкзак; крепление AP5-L без камеры |
|
Спутниковые системы
|
BeiDou, GPS, Galileo, ГЛОНАСС |
|
Скорость сканирования
, точек в секунду
|
640 000 |
|
Класс лазера
|
1 |
|
Плотность облака точек
|
80-160 тчк/кв.м@ 80 м высота полёта; 50 тчк/кв.м@ 140 м высота полёта (при скорости 7 м/с (25 км/ч)) |
|
Тип сканера
|
Hesai |
|
Максимальная дальность (p>20%)
, м
|
80 |
|
Точность ориентации ° крен/тангаж
, СКП
|
0,01 |
|
Точность ориентации ° курс
, СКП
|
0,04 |
|
Условия достижения высокой точности
|
Без использования контрольных точек, высота полёта 50 м |
|
СКП без потери сигнала ГНСС
, мм
|
10 |
|
Внутренняя память
, ГБ
|
256 |
|
Поле зрения камеры
, o
|
40.3° (вдоль) × 360° (поперек) |
|
Разрешение камеры
, МП
|
26 |
|
Количество кадров
|
30 |
|
Порты
|
USB Type-C |
|
Температура рабочая
, °C
|
от -20 до +50 |
|
Температура хранения
, °C
|
от -20 до +65 |
|
Влажность
, %
|
80 |
|
Пылевлагозащита
|
IP64 |
|
Мощность
, Вт
|
32 |
|
Входное напряжение
, В
|
12-28 |
|
Размеры
, мм
|
118 × 128 × 154,5 |
|
Масса
, кг
|
1 |
|
Страна производства
|
Китай |
| Сканер лазерный мобильный AlphaUni 10 (с установленным лидаром и камерой) | 1 шт |
| Кабель USB Type-C (1 м) | 1 шт |
| Флешка 8 Гб (инструкции и установочные файлы ПО) | 1 шт |
| Кейс пластиковый транспортировочный | 1 шт |
| ПО CoPre | 1 шт |
2. Комплект для установки на автомобиль (дополнительно к позиции 1)
| Антенна ГНСС с креплением для сканера | 1 шт |
| Платформа телескопическая на рейлинги автомобиля для AlphaUni | 1 шт |
| Кабель питания 3м | 1 шт |
| Набор ключей с торцевой головкой | 1 шт |
| Модуль ПО CoPre Vehicle - обработка траектории движения автомобиля | 1 шт |
| Аккумулятор | 1 шт |
| Устройство зарядное для аккумулятора | 1 шт |
3. Комплект для установки на DJI300 (дополнительно к позиции 1)
| Адаптер AlphaPortM SkyPort для DJI M300 | 1 шт |
4. Комплект для установки на сторонние БПЛА (дополнительно к позиции 1)
| Адаптер быстросъемный для сторонних БПЛА | 1 шт |
| Антенна GNSS (если БПЛА не имеет своей ГНСС-антенны) | 1 шт |
5. Модули ПО CoPre при съёмке с воздуха (дополнительно к позиции 1, 3 или 4)
| Модуль ПО CoPre Ортофото - создание ортофотопланов (при отсутствии фотограмметрического ПО) | 1 шт |
| Модуль ПО CoPre Аэрофото - классическая фотограмметрия (при отсутствии фотограмметрического ПО) | 1 шт |
